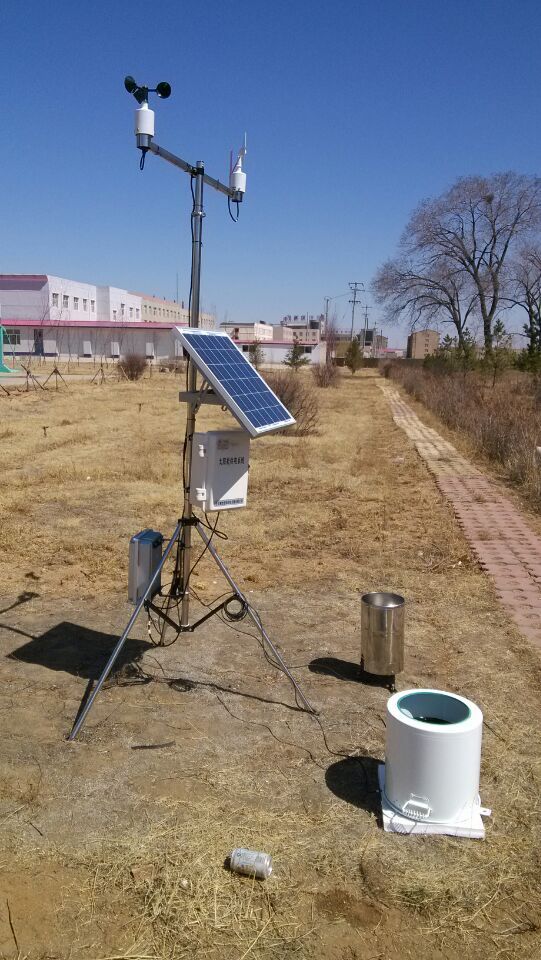

便携式自动气象站BLJW-Y1
一、产品概述:
全球定位数字高精度便携式自动气象站是按照国际气象组织(WMO)气象观测标准设计、生产的标准气象站。所有气象传感器指标均满足中华人民共和国气象行业标准(标准号:QX/T1-2000)是目前为止同行业中观测要素*全、功能*为强大的数字高精度自动气象站。同时,也是*先实现全球定位功能的自动气象站。自动气象站用于对大气温度、相对湿度、风向、风速、雨量、气压、太阳辐射、土壤温度、土壤湿度、能见度等众多气象要素进行全天候现场监测。具有手机气象短信服务功能,可以通过多种通讯方法与气象中心计算机进行通讯,将气象数据传输到气象中心计算机气象数据库中,用于对气象数据统计分析和处理。 自动气象站由气象传感器、微电脑气象数据采集仪、电源系统、防辐射通风罩、全天候防护箱和气象观测支 架、通讯模块等部分构成。温湿度、风速风向等传感器为室外气象专用传感器,具有高精度高可靠性的特点。 广泛应用于气象、环保、考古、机场、农林、种植、抢险、水文、军事、仓储、科学研究等众多领域。
二产品功能:
1、实时监测温度、湿度、风速、风向、雨量、气压、太阳辐射、环境气体、土壤温度、土壤湿度、能见度等多种气象参数,气象观测要素的配置方式可以根据项目的实际情况进行灵和配置,根据配置不同可以组合成移动式气象站、固定式气象站、梯度观测站、墒情气象站、森林防火气象站、农林小气候观测站、高速公路气象站等多种不同使用用途的气象观测站。
2、微电脑气象数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和气象历史数据掉电保护等功能。数据采集器采用新一代处理器32位MotorolaCPU集成高精度GPS数字芯片, 1微妙卫星同步支持 NMEA0183 通讯协议,主动型陶瓷天线让定位更为精准,通过气象监测软件可以准确定位查看监测区域的气象环境数据,方便于移动观测气象数据,工业控制标准化设计,便携式防振结构,汉字液晶键盘人机界面,使用先进的双屏显示技术,主屏显示实时气象数据信息,辅屏显示地理状况信息包括方位、高度、天气预报资料等等,人机界面友好,便于现场实时查看气象分析数据,无需外接电脑终端设备。
3、数据存储方式由内存和外存两部分组成,标准配置为内存,同时也可以选配外置智能存储器进行数据备份操作,存储容量**达2G,可以存储50年以上气象数据。
4、标准RS232/485/USB通讯功能,支持标准MODBUS通讯协议,可以通过有线连接、局域网连接、光纤连接、Modem连接、GPRS移动通讯、数传电台、3G通讯、卫星通讯等多种通讯方式与气象站接收服务器组成气象监测系统。 GPRS移动通讯技术是由我公司**的**一代分组转移传输模式,该模式允许用户在端到端分组转移模式下发送和接收数据,而不需要利用电路交换模式的网络资源。GPRS永远在线,按流量计费,从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、点多分散、中小流量的数据传输,也适用于偶尔的大数据量传输。
5、自动气象站管理软件可在WINDOWS2000以上环境即可运行并支持**WIN7操作系统,实时显示各路数据,每隔10秒更新一次,每组数据自动存储(存储时间可以设定),与打印机相连自动打印存储数据,生成标准气象图文报表及统计分析曲线,存储量达数年以上,数据存储格式为EXCEL标准格式可供其它软件调用,强大数据库管理功能,支持sql、access、oracle等多种数据库,并可以将数据上传至中心管理网站进行实时数据更新发布便于查询。
6、电源供电系统有市电220V、直流5V、12V和太阳能供电系统多种方式进行选择。气象数据采集器配备有绿色节能电源管理模块系统,如使用太阳能系统方式供电,可保证连续阴雨天情况下十天无断电稳态工作。
7、采用不锈钢轻金属支架和野外防护箱,外形美观、耐腐蚀、抗干扰,可长期运行于各种恶劣的室外环境,安装支架高度包括2.5m、3m、10m、50m、100m,能够根据不同规范安装气象传感器。
8、配备新一代外接控制管理模块,通过该管理模块可以外接气象信息显示屏,用于实时显示气象数据和其它业务信息。它适于显示文字、文本、图形、图像、动画等各种信息,可在室外全天候运行。该设备是在公共场所进行气象数据显示及信息发布和企业形象宣传的有效工具和良好窗口。同时该管理模块可以控制管理外接设备的工作状态,例如外接报警系统的的启动和关闭。 9、完善的防雷击、抗干扰等保护措施。在电子线路方面采用了防雷、噪声抑止等多种抗干扰措施,在硬件和软件设计方面采用了降额设计、电磁兼容设计、野值剔除等多种可靠性设计技术,可靠运行于各种恶劣的野外环境,低功耗、高稳定性、高精度、可无人值守。
三产品配置表
类别 | 设备 | 说明 | 配置情况 |
气象传感器 | 空气温度 | 主要运用于:农业气象观测、林业气象观测、高速公路气象观测、校园科普气象观测、新能源光伏环境观测、农田气候观测、大棚气象观测、森林防火环境观测、军用气象观测、油田气象观测、景区气象观测、太阳辐射环境观测等 | 可测:风向、风速、温湿度、气压、雨量、总辐射、直辐射、净辐射、反辐射、散辐射、土壤热流、土温、土湿、光照度、紫外、光合有效、日照时数、CO2、CO、甲烷、氨气、氮气、氧气、蒸发、能见度、植物茎流、植物生长速率、叶面温度、叶面湿度等 |
相对湿度 | |||
风速传感器 | |||
风向传感器 | |||
雨量传感器 | |||
气压传感器 | |||
总辐射传感器 | |||
土壤温度传感器 | |||
土壤湿度传感器 | |||
百叶箱/辐射罩 | 轻型百叶箱 | 用于空气温度和湿度测量 | 基本配置 |
数据采集系统 | 气象数据采集 | 采集、记录、通讯气象数据 | 基本配置 |
电源系统 | 直流12V | 对现场气象站供电 | 用户根据现场情况选择供电方式 |
太阳能供电 | |||
交流220V | |||
通讯系统 | RS232有线 | 通讯距离0—16m | 用户根据现场情况选择通讯方式 |
RS485有线 | 通讯距离0—800m | ||
校园无线传输模块 | 通讯距离0-120m | ||
移动无线GPRS | 通讯距离不限 | ||
网口RJ-45 | 通讯距离网口 | ||
红外传输模块 | 通讯距离0-4公里 | ||
野外防护箱 | 野外防护箱 | 用于防护气象数据采集仪、通讯设备、电源系统 | 用户根据现场情况选择防护方式 |
不锈钢气象站 支架 | 三角支架2.5米高 | 用于放置气象传感器、轻型百叶箱、野外防护箱等气象设备 | 用户根据现场情况选择安装方式 |
固定3.2米支架 | |||
固定6.2米支架 | |||
固定10米支架 | |||
综合支架 | |||
防雷系统 | 避雷针 | 用于保护现场气象站 | 用户根据现场情况选择避雷方式 |
电源防雷器 | |||
信号防雷器 |
四产品选型
气象站类型
一要素气象站----雨量,即自动雨量站;
二要素气象站----风速、风向,即风速风向仪;
二要素气象站----土壤温度、土壤水份,即土壤温湿度仪;
三要素气象站----风向、风速、雨量;
四要素气象站----气温、气湿、风速、风向;
五要素气象站----气温、气湿、气压、风速、风向,即校园气象站;
六要素气象站----风向、风速、温度、湿度、气压、雨量;
六要素气象站----风向、风速、温度、湿度、气压、总辐射
七要素气象站----气温、气湿、总幅射、雨量、蒸发、土壤温度、土壤水份,即农业气象站;
八要素气象站----风向、风速、温度、湿度、气压、雨量、光照、总辐射
二十要素自动气象站要素有:环境温度、环境湿度、露点温度、风速、风向、气压、太阳总辐射、降雨量、地温(包括地表温度、浅层地温、深层地温)、土壤湿度、土壤水势、土壤热通量、蒸发、二氧化碳、日照时数、太阳直接辐射、紫外辐射、地球辐射、净全辐射、环境气体共二十项数据指标,也可根据用户科研需要进行灵活配置,同时可还可与GPS定位系统、GPRS、GSM通信和Modem等设备连接,具有性能稳定,检测精度高,无人值守等特点,可满足专业气象观测的业务要求。
名称 | 类别 | 说明 | 厂家品牌 |
轻型百业箱 | 温湿度专用 | 博伦经纬 | |
数据采集器 | 数据采集 | 采集、存储、显示、传输 | 博伦经纬 |
电源 | 交流电 | 220V | 博伦经纬 |
太阳能供电装置 | DC12V | 博伦经纬 | |
通讯方式 | 有线传输 | RS232、RS485、转USB、RJ-45 | 博伦经纬 |
无线传输 | GPRS | 博伦经纬 | |
支架 | 不锈钢 | 2.5三角支架、联合支架 固定支架3米、6米、10米、 | 博伦经纬 |
防雷装置 | 防雷装置 | 博伦经纬 | |
LED显示屏 | LED | 0.4*1米、1*2米显示气象信息 | 博伦经纬 |
保护箱 | 保护箱 | 保护采集器 | 博伦经纬 |
五产品技术指标
序号 | 气象要素 | 型号 | 测量范围 | 分 辨 率 | 准 确 度 | 厂家品牌 |
1 | 大气温度 | BL-WD | -50~+80℃ | 0.1℃ | ±0.5℃ | 博伦经纬 |
2 | 相对湿度 | BL-SD | 0~100% | 0.1% | ±0.5%RH | 博伦经纬 |
3 | 露 点 | BL-LD | -40~50℃ | 0.1℃ | ±0.2℃ | 博伦经纬 |
4 | 风 向 | BL-FX | 0~360° | 1° | ±3° | 博伦经纬 |
5 | 风 速 | BL-FS | 0~60m/s | 0.1m/s | ±(0.3+0.03V)m/s | 博伦经纬 |
6 | 气 压 | BL-QY | 450~1060hPa | 0.1hPa | ±0.3hPa | 博伦经纬 |
7 | 降 水 量 | BL-YL | 0-999.9 mm | 0.1mm | ±0.4mm(≤10m时) ±4%(>10mm时) | 博伦经纬 |
8 | 蒸 发 | BL-ZF | 0~1000mm | 0.1mm | ±1.5% | 博伦经纬 |
9 | 总 辐 射 | BL-ZFS | 0~2000 W/㎡ | 1 W/㎡ | ≤5% | 博伦经纬 |
10 | 直接辐射 | BL-2B | 0~2000 W/㎡ | 1 W/㎡ | ≤5% | 博伦经纬 |
11 | 散射辐射表 | BL-SFS | 0~2000W/m2 | 1 W/㎡ | <5%; | 博伦经纬 |
12 | 净辐射 | BL-JFS | -2000~2000 W/㎡ | 1 W/㎡ | ≤5% | 博伦经纬 |
13 | 地球辐射(长波辐射) | BL-CB | 0~2000 W/㎡ | 1 W/㎡ | ≤5% | 博伦经纬 |
14 | 紫外辐射 | BL-ZW | 0~500 W/㎡ | 1 W/㎡ | ≤5% | 博伦经纬 |
15 | 光照度 | BL-GZ | 200~200000Lux | 光谱范围:400—700(nm)可见光 | 博伦经纬 | |
16 | 光合有效 | BL-GH | 1、辐射单位:0~2000W/m2 2、光量子单位:2~2000 μmol m-2 s-1 (全日光) | 博伦经纬 | ||
17 | 日 照 | BL-RZ | 0~24h | 0.1h | ±0.1h | 博伦经纬 |
18 | 土壤温度 | BL-TW | -50~+80℃ | 0.1℃ | ±0.1℃ | 博伦经纬 |
19 | 土壤湿度 | BL-TS | 0~100% | 0.1% | ±2% | 博伦经纬 |
20 | 土壤水势 | BL-TSS | 0~-1500kPa | 1kpa | ±10kPa | 博伦经纬 |
21 | 土壤热通量 | BL-RTL | -500~500 W/㎡ | 1 W/㎡ | ≤5% | 博伦经纬 |
22 | 二氧化碳 | BL-CO2 | 0~2000ppm | 1ppm | ±20ppm | 博伦经纬 |
23 | 环境气体 | 多种化学气体 | 0~2000ppm不等 | 0.1/1 ppm | 实际情况 | 博伦经纬 |
24 | 数据采集器 | BLJW-4 | 采集、显示、记录、通讯一体 | 二十要素 | 液晶显示 | 博伦经纬 |
25 | 自动气象站支架 | BL-ZJ | 不锈钢结构,含防雷保护装置 | 3米、6米、10米 | 根据需要配置 | 博伦经纬 |
26 | U盘存储器 | --- | 1GB | 10年以上 | 选配 | 博伦经纬 |
27 | 太阳能供电装置 | ---- | 太阳能电池+充电电池+保护器 | 功率:15W | 选配 | 博伦经纬 |
28 | 无线通讯控制器 | GPRS | 短/中/长距离传输 | 免费/收费传输 | 选配 | 博伦经纬 |
六产品采集系统
数据采集系统
数据采集系统采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据(存储时间可以设定),工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,可替代微机),轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电,可维持72小时以上,即可与微机同时监测,又可以断开微机独立监测。
01.显示方式:大屏幕液晶汉字及图形显示,一屏显示多路数据, 液晶尺寸:118*66(mm),记录仪具有先进的轻触薄膜按键,操作简单,实现对各路数据的实时观测;
02.仪器尺寸:350*155*305(mm);
03.重 量:6.6Kg
04.工作环境:-45℃~+75℃,相对湿度小于90%;
05.通 道 数:9/20通道;
06.输入范围:±25Mv;
07.准 确 度:0.5%;
08.显示方式:汉字液晶图形显示;
09.供电方式:采用交直流两用供电方式,在没有交流电现场由充电电池供电,同时也可配太阳能电池对蓄电池充电,可保证系统在没电地区常年稳定工作;机内电池连续工作时间:大于5天;太阳能电池功率:30瓦(选配);具有交流电(220V)与太阳能电池双充电功能。
10.通讯接口:标准RS232计算机通讯口;配USB/RS232转换器可与微机USB接口通讯,配GSM/GPRS无线通讯控制器,可实现数据远程遥测
七供电系统
太阳能充电控制系统使用说明
一、太阳能充电控制器接线说明
端子号 | 控制器接线符号 | 备注 | |
1 | 电池板+ | 接太阳能电池板正极 | |
2 | 电池板- | 接太阳能电池板负极 | |
3 | 电池B+ | 接蓄电池正极 | |
4 | 电池B- | 接蓄电池负极 | |
5 | 仪器+ | 接负载(系统主机)正极 | |
6 | 仪器- | 接负载(系统主机)负极 |
二、状态指示灯:
状态 指示灯 | 长灭 | 长亮 | 慢闪 | 快闪 |
电池板 | 晚上 | 白天 | 正在充电 | 系统超压 |
蓄电池 | - | 工作正常 | 欠压 | 过放 |
负载 | 负载关闭 | 负载打开 | 过载 | 短路 |
三、使用与维护:
1、必须按照上图连接,连接顺序必须为:先接蓄电池,再接太阳能电池板,*后连接负载(系统主机),给系统供电。
2、控制器尽可能靠近蓄电池放置。
3、安装或断电后请按键选择“C”模式。
