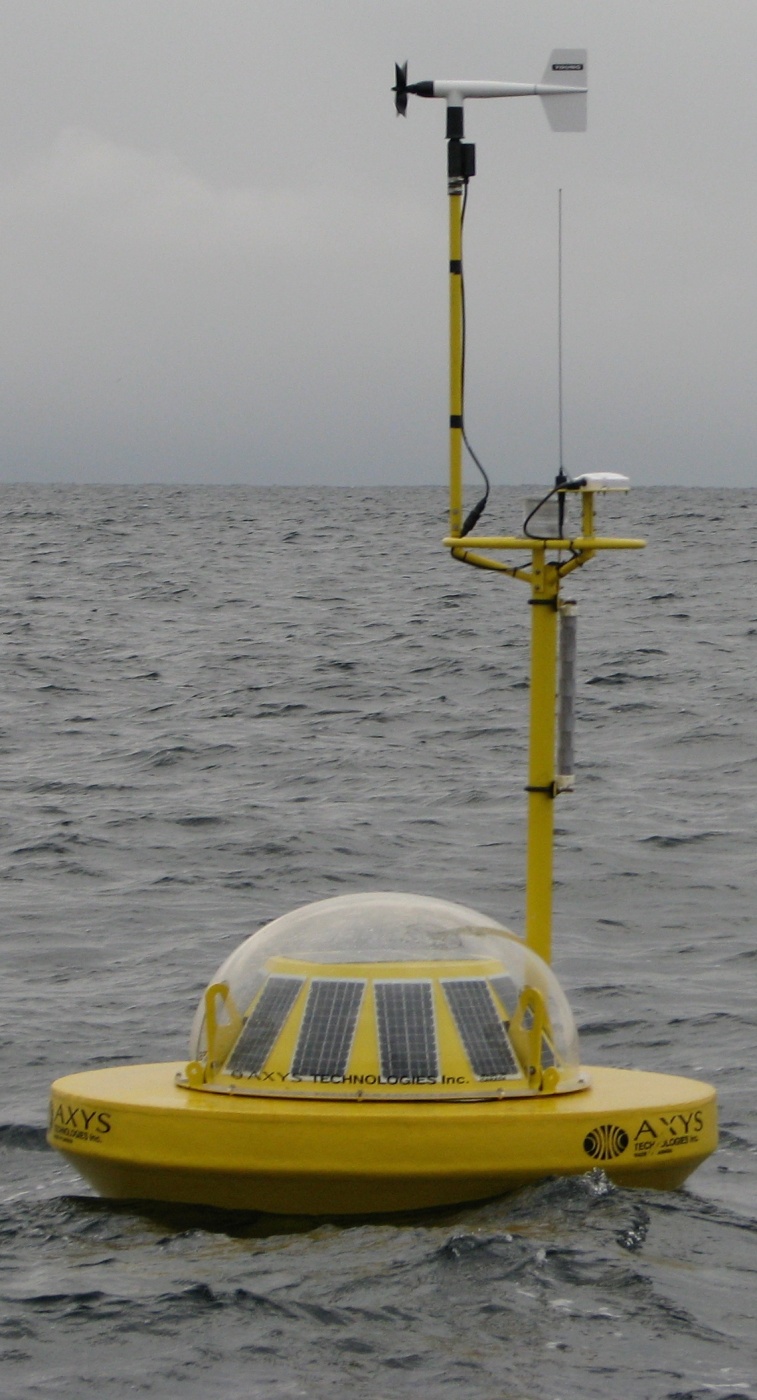

建设BORS-3U海洋气象站有四个目标，集中在生态系统、气候、气象、水、商业和运输方面:标准的海洋气象观测站主要负责追踪飓风的管理局飞机保证资源的可持续利用，从人类和自然双方平衡对沿海和海洋生态系统的利用； 了解气候的变化，包括全球气候的变化和厄尔尼诺现象，保证我们可以计划采取适当的对策； 提供气象和水循环预报的数据，包括风暴、干旱和洪水的数据； 提供气候、气象和生态系统的信息，保证个人和商业运输安全、有效和不能破坏环境。

海洋生态系统将受到海平面上升、温度上升、二氧化碳浓度增加、紫外线增多、风暴和巨浪等气候条件变化的影响而变化。为此气象部门针对热带海岸线建立生态气象监测站，有目的地开展气象条件驱动的生态气象监测，大力加强技术开发，逐步提高生态气象业务服务能力和水平。

产品简单介绍

传感器部分

RM Young 05106系列风速风向传感器

05106型是专门为海洋环境设计的增强型风速风向传感器，能够适应海洋上高湿度、高盐度、高腐蚀性的环境。同时它对强沙尘环境也拥有良好的适应性，拥有比同类型其他产品更高的使用寿命。05106如需采用0~5VDC输出需加装05603C模块，采用4~20mA输出时需加装05631C模块。09101型支持串行输出。05103-45型是专为高山型气候而开发的，具有防冰霜涂层，适合在高原地区的恶劣环境下使用。

05305则是专门为空气质量监测研制的风速风向传感器，采用轻质碳纤维热塑性塑料，它的精度更高，反应时间更短。

主要技术参数

工作温度：-50℃~50℃

螺旋桨直径：450px（05103/05106型）；

重量：1kg（净重），2.3kg（含包装箱）

风 速

量程：0~100m/s；

精度：±0.3m/s或读数的1%；

启动风速：1.1m/s（05106型）；

阵风风速：100m/s

风 向

量程：360o（机械），355o（电子）

精度：±3o；

启动风速（10o位移）：1.1m/s；

阻尼比：0.3

螺旋桨式风传感器 BL-XFY

具有抗强阵风、耐海洋性气候、测风范围宽、动态特性好、轻便等特点。可广泛的应用在海洋站、平台、舰船、浮标上测风。

特点：抗强阵风、耐海洋性气候、测风范围宽、动态特性好、轻便。

使用方法：将风速风向传感器安装到风杆上，接好信号输出电缆后，与数据采集器相连，既可以使用。

技术指标

风速部分

风速变换器采用磁电感应原理。

测量范围：0～95m/s

抗风能力：100m/s

启动风速：0.9m/s

测量准确度：当风速≤20m/s时为±1m/s；当风速＞20m/s时为读数的±5%。

输出信号：方波，其频率于风速成正比，范围约0~1kHz

风向部分

风向变换器采用精密导电塑料电位器。

测量范围：0～360°

准确度:±5°

“死区”：8°

输出信号:直流电压，范围为0～5V。

电源：DC +9~+15V

尺寸及重量：长×高：555×373mm

螺旋桨直径：180mm

重量：2kg

41342温度传感器/41382温度相对湿度传感器

美国RM Young出品的41342铂电阻温度传感器可提供精确的温度测量。它有三种可选的输出方式：4线铂电阻， 0~1V电压输出以及4～20mA电流输出。探头可以很容易安装在R.M. Young出品的多层自然通风防辐射罩或强制通风防辐射罩内。

41382温度相对湿度传感器在41342温度传感器的基础上增加了电容式湿度传感器，可提供0~1VDC和4~20mA两种信号输出方式。

主要技术参数

量程：-50～50℃，0～100%RH（限41382）

反应时间：10秒

精度（23℃时）：±0.3℃，±0.1℃（由美国NIST进行标定）；±1%RH（限41382）

供电（41342）：5mA，10～28VDC（V Option），20mA，10～28 VDC（L Option）

供电（41382）：8mA，10～28VDC（V Option），40mA，10～28 VDC（L Option）

防辐射罩：41003P多层防辐射罩，43502强制通风辐射罩

湿度精度：±2%RH

相对湿度传感器类型：Rotronic Hygromer

稳定性：<±1%RH/年

响应时间：10s

输出信号：0～1VDC（V option），4～20mA（L option）

RM Young 61302大气压力传感器

RM Young 61302大气压力传感器为您提供****的性能，其使用具有极大的灵活性。改型大气压力传感器拥有两种配置，61302L具备4～20mA电流输出，61302V则提供了0～5VDC输出模式。两种配置都支持模拟信号输出和串行输出。建议用户在户外使用该型号大气压力传感器时，为其配备61360型防水外壳和61002型压力端口。

主要技术参数：

压力范围：500~1100 hPa

工作温度：-40℃~60℃

数字精度：0.2hPa（25℃），0.3hPa（-40℃~60℃）

模拟精度：0.05%

分辨率：0.01hPa（串行输出）；0.015%（模拟输出）

温度依赖性：0.0017%模拟压力量程（25℃时）

频率：**1.8Hz

串行输出：全双工RS-232，ASCII文本或的NMEA格式，半双工RS-485（仅限61302L）

模拟输出：4~20mA（61302L）；0~5000mV（61302V）

功率：61302L（7~30VDC），**25mA（4~20mA模式），7mA（RS-232或RS-485模式）；

61302V（7~30VDC），1.4 uA（睡眠模式），7mA（RS-232模式）

尺寸：90mm×60mm×20mm

重量：44g

52202/52203翻斗式雨量筒

R.M.Young公司出品的52202/52203雨量筒采用机械式磁簧开关翻斗来对降雨量进行测量。产品简单可靠，符合世界气象组织（WMO）的规范标准。经过特殊设计的外形结构能够适应短时间内的强降雨，并可减少外界污染和测量误差。雨量筒壳体采用热塑性塑料制作，可**程度地发挥仪器的性能和价值。内置的校平螺栓和中心调平装置使得在野外也可以轻松准确地安装、调试仪器。测得的降雨通过采集管排出以确定总的降雨量。

52202型自带加热功能，可在低温环境下正常工作。52203型则不带加热器，只能用于温度适中的环境条件下。

主要技术参数

承雨口面积：200 cm2

分辨率：0.1 mm

精度：2%（≤25mm/hr）；3%（≤50 mm/hr）

输出：磁簧开关，额定24VAC/DC 500mA

工作环境：-20℃~50℃（带加热）；0~100%RH

尺寸：直径450px，高750px（加装安装底座后975px）

NR01/RA01净辐射传感器

Hukseflux公司的NR01是由4个辐射传感器（2个短波辐射传感器和2个长波辐射传感器）组成的净辐射传感器，主要用于科研级的能量平衡研究。仪器分为短波测量和远红外长波测量两部分，用于监测地球表面辐射的四个独立的成分。使用热电堆传感器，为无源工作方式。输出的四个小电压对应于长波、短波的入射量和反射量。

与以往的净辐射传感器相比，NR01的性能得到大幅提升，具有更高的精度，而体积则更加小巧，重量减轻。长波辐射传感器中可选配一个PT100温度传感器，用于测量内部温度，以进行温度修正。为了防止凝露、霜降对观测产生的不利影响，NR01还内置了加热装置，为长波辐射传感器进行加热，使其在低温等恶劣环境下也能正常工作。

主要技术参数

温度范围: -40℃~80℃

测量范围：0~2000W/m2

温度传感器：pt100，用户也可以根据自身的需要自行选择其他温度传感器

短波辐射表ISO级别：二级

短波光谱范围：305~2800nm

短波校准溯源：WRR

长波光谱范围：4500~50000nm

长波校准溯源：ITS90

太阳辐射值在1000 w/m2时的窗口热偏移：<15 w/m2

加热功耗：1.6W（12VDC时）

NWD-10 能见度传感器

能见度仪提供与气象能见度相关的测量，传感器是基于气溶胶前散射原理而设计的，是继透射式能见度仪发展起来的新一代气象能见度监测设备。传感器可广泛用于气象台站、远程自动气象站以及机场、高速公路、航道、大型舰船等交通运输部门。

能见度仪由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控制器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。能见度仪需要一个12DC的电源和一个三线RS－232/RS-485通讯线缆。仪器将气象能见度数值和状态信息通过通讯接口发送到监控中心的上位机。

能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。在组装和维护过程中，需要一个显示终端来检查系统参数，并可能用来更改参数值。

典型技术指标

机械指标

尺寸（长x宽x高）：610mm x 230mm x 300mm

重量： 小于10kg

安装： 安装在已架设好的圆形立柱上

材料： 阳极化处理硬质铝，外表面加喷漆保护

电力指标

电源： 交流110VAC/220VAC ±20%或直流12VDC

功率： 小于5W，典型值4W

光学指标

散射角覆盖：39o—51 o 前散射

峰值波长： 870nm

带 宽： 100nm

光谱响应度： **响应在870nm，0.65 A/W

测量指标

测量范围： 5m—10km（可扩展到50Km）

测量精度： ≤2km ，误差±2%

2Km—10km，误差±5%

10Km—50km，误差±15%

仪器一致性：≤±4%

更新间隔： 15秒

线性动态量程： 3000：1

可靠性与维护周期

平均无故障工作时间（MTBF）：大于18000小时

清洁光学镜头：3个月，或视使用环境而定

环境适应性

工作环境温度： －40—+60℃

工作相对湿度： 0—100%

地域适应性：可在沿海地区连续使用

雷达潮位传感器

CS47X系列是**的脉冲雷达式潮位传感器，通过向目标发射短微波脉冲，并测量该脉冲的返回时间，从而计算出水位，可广泛应用于江河、湖波、海洋潮汐和水库等地的水位监测。该系列产品依据不同的量程和精度，划分为三种具体型号。CS475的**量程为20m，精度为±5mm；CS476的**量程为30m，精度为±3mm；CS477的**量程达到70m，精度为15mm。

特点：

可适用于高腐蚀性、高污染的环境

低维护——无可拆除部件，有效降低维护时间和成本

兼容Campbell公司的各种数据采集器

无需重新校准

低能耗

工作温度范围宽（-40℃~+80℃），有着良好的环境适应性

主要技术参数

传感器性能

量程：50mm~20m（CS475），50mm~30m（CS476），400mm~70m（CS477）

精度：±5mm（CS475），±3mm（CS476），±15mm（CS477）

分辨率：1mm

输出协议：SDI-12

雷达单元

频率：26GHz

脉冲量：<1mW

波束角：10°（CS475），8°（CS476/CS477）

供电：9.6~16VDC

浪涌保护：1.5KVA

电耗（12V时）：4.7mA（睡眠模式），14mA（工作模式）

工作温度：-40℃~80℃

外壳材质：铝、不锈钢，IP66/68

喇叭口长度：137mm（CS475），430mm（CS476/CS477）

CS547A电导率和温度传感器

CS547A用于测量水体的温度、电导率和总溶解固体。它可适合于地表水测量，实验室和工业应用。当用其测量地下水时，需要通过线缆为其添加配重，以使其能够完全浸没在水中。它具有易清洁，抗腐蚀性强的优点，探头的安装与拆卸都十分简便。

当CS547A和数据采集器直接连接时，需要添加一个A547电导率接口。当有多个CS547A需组合使用时，可通过AM16/32B扩展板和一个A547电导率接口来实现。CS547A不兼容CR200系列数据采集器。

特点

u 测量淡水电导率的**传感器

u 热敏电阻测量温度

u 需要A547电导率接口

主要技术参数

电导率范围：0.005~7.0mS/cm

温度范围：0° to 50℃

工作深度：0~305m（1000ft）

pH适应范围：3.0~9.0

EC精度（25℃时的KCl、Na2SO4、NaHCO3和NaCl标准溶液中）：

读数的±5%（0.44~7.0 mS/cm）

读数的±10%（0.005~0.44 mS/cm）

温度精度：多项式线性误差<0.1℃（0℃~48℃时）

热敏电阻互换性：<0.2℃（0℃~50℃时）

尺寸：63.5px×47.75px×222.25px

重量：120g（含4ft电缆）

CS511溶解氧传感器

CS511是一款坚固耐用、维护量低的溶解氧传感器，其内置了一个自偏振原电池，该电池可以把当前测量的介质的溶氧总数量转换为毫伏级输出信号。氧气扩散到阴极隔膜上，然后就会产生一个化学反应。化学反应就会产生一个电流，然后再通过电阻把电流信号转换为电压信号。传感器内部有一个热敏电阻，可提供自动温度补偿。该传感器与CSI的数据采集器具有良好的兼容性。此外，CS511还可以通过CWS900系列无线传感器接口接入无线传感器测量网络，实现测量数据的数字化无线传输。

主要技术参数

溶解氧量程：0.5~50ppm

输出：33mV±9mV（100%饱和）；<2mV（0%浓度下限）

精度：±2%

响应时间：O2浓度从100%到0%，响应时间5分钟

*小水流速度：125px/s透过膜

工作温度：0℃~50℃

*小淹没深度：6.35m

压力：0~100psig

温度补偿：4℃~40℃自动

探针电解液：NaCl+甘油（防冻液）

供电：12VDC，0.9A

尺寸：直径5.72cm，高17.78cm

装运重量：0.8kg（传感器和包装盒）

CS526 pH值传感器

Campbell Scientific. Inc的CS526 PH探头可以提供可靠、精确的PH值测量。适用于水或半固态容液。它可以被浸没或插入到水箱，管路或者开放的河道中。探头输出串行TTL信号，代表1~14的PH值范围。

CS526 pH计采用具有**的场效应晶体管技术（Ion-sensitive field-effect transistor，ISFET），内置了一个镀银/氯化银-氯化钾参比系统。ISFET技术是当前***的pH值检测技术，能够有效降低极端pH条件下的酸性或碱性测量误差，这使得CS526可以在含有腐蚀性化学品、生物制剂的水体环境中正常工作，而这是传统的玻璃材料的pH探头所无法实现的。

特点

采用创新性设计的ISFET技术，可用于极端pH环境下

全密封设计，易清洗，有效防止积垢、污染

比传统的玻璃制pH传感器更耐磨，适合于野外的长期观测

设计优良，制作精湛，环境适应性强

与Campbell的数据采集器有良好兼容性

每个探头经过单独出厂测试

符合ISO9001标准，兼容CE标准

具备全温度补偿功能

主要技术参数

pH量程：0~14

精度：±0.2pH（10℃~40℃时）

24小时漂移：<0.15pH（ph7溶液在25℃时浸泡15分钟）

允许液体压力：0~700kPa（0~101.5psi）

工作温度：10℃~40℃

电压：5VDC

电流：<15mA

输出：串行TTL，8 bit，2400 bps

**电缆长度：100m

材质：聚醚醚酮（PEEK）

尺寸：长254.99999999999997px，直径40px

重量：318g（含3.3m电缆）

OBS300 浊度传感器

通过运用OBS®技术，OBS300传感器能够测量浊度达到4000NTUs的悬浮物。传感器是通过向水中发射近红外光，然后接收由悬浮颗粒反射会的光来进行测量工作的。

OBS300是一型能够完全浸入水中的传感器。凭借着优质的不锈钢筒体，它能够在500m深的淡水环境中正常工作。当配备钛合金筒体后，它甚至能够应用于1500m深的淡水或海水中。

与OBS3+将光学探测窗口置于筒体侧面不同，OBS300将光学探测窗口置于筒体的底部，从而能消除位于筒体周围的遮挡物对探测产生的不利影响。

特点

u 经实际检验的紧凑型、低耗电量探头

u 能广泛应用于淡水和海水中（在海水中应用时需配备钛合金筒体）

u 兼容Campbell公司出品的各种数据采集器

u 含一个整体式的电压钳，可选配4~20mA电流环

u 配备MCBH-5-FS防水插头连接器，拥有多种长度的电缆供您选择

u 能够提供可选择的5个点的沉积标定（需将干燥后的水沉积物送往CSI公司进行标定）

应用领域

ü 江河溪流监测

ü 挖掘与采矿监测

ü 控制沉淀槽和大体积容器的水质

ü 沉积物流送研究

ü 实验室测量

主要技术参数

工作温度：0℃~40℃

**工作深度：500m（不锈钢筒体）；1500m（钛合金筒体）

偏移量：<2%/年

**采样频率：10Hz

输入电压： 5~15Vdc（电压信号输出）；9~15Vdc（电流信号输出）

标准电流消耗： 15mA（电压信号输出）；45mA（电流信号输出）

工作波长：850nm±5nm

日光抑制：-28dB（re：48mW/cm2）

光功率：2000μW

测量范围：

浊度：0~4000NTU可选

**浓度：泥土 5000mg/L~10000mg/L，砂石 50000mg/L~100000mg/L*

*取决于沉积物的大小、形状以及反照率

测量精度：

浊度：读数的2%或者0.5NTU*

浓度：泥土 读数的2%或者1mg/L*

砂石 读数的4%或者10mg/L*

*取二者中的**值

规格尺寸：

外壳材料：316型不锈钢或钛合金

连接插头：MCBH-5-FS，防水插头

重量：181.4g

尺寸：高327.5px，**直径62.5px

AM16/32B通道扩展板

AM16/32B扩展板增加了数据采集器可以测量的传感器的数量。AM16/32B可以通过4个复用端口（COM）顺序地切换测量16组4线制的传感器（共64线）。另外，用手动转换开关可以把AM16/32B切换到2线模式，来顺序测量32组2线制传感器（总数同样为64线）。

一般来说，单个数据采集器*多可接6个扩展板，扩展板可兼容的传感器类型包括热敏电阻、电位计、测压元件、张力计、振弦式传感器、土壤体积含水量传感器以及土壤水势模块（热电偶的测量建议用AM25T）。在大多数的应用中，数据采集器使用的密封可充电源可为系统提供足够的供电保障；在不是很频繁地使用扩展板的情况下，数据采集器可以使用碱性电池供电。AM16/32B的电源主要从数据采集器提供；不过，也可以为扩展板提供一个独立的电源，此时它与数据采集器的电源需要共地。

【主要特点】

l 多达32个需要2线的单端或者差分传感器（如热敏电阻，半桥）

l 多达16个需要4线的单端或者差分传感器（如全桥，4线半桥）

l 多达48个半桥测量（假设共用激发且桥臂配在数据采集器上）

l 多达48个CS616土壤体积含水量传感器（假设共用激发）

l 多达32个振弦式传感器（若含温度则*多为16个），需使用一个CR800、CR850、CR1000或CR3000数据采集器和一个AVW1、AVW4、或AVW100振弦式接口的组合

l 多达32个石膏块式土壤水势传感器（223或253）；AM16/32B不需要隔直流电容，显著地降低了传感器成本。

【主要性能】

l 供电：11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃）

l 功耗：<210微安（静止状态）；激活状态一般6毫安

l 继电器**激发时间：20毫秒

l **开关电流：500毫安；开关电流大于30毫安（偶尔的50毫安可以）会降低低电压信号的适应性

l 工作环境：-25~50℃（标准），-55~ 85℃（低温扩展）；0~95% RH

l 尺寸：10.2 x 23.9 x 4.6 cm

l 重量：0.7 kg

CR1000数据采集器

CR1000数据采集器的扫描速率能够达到100Hz，拥有模拟输入、脉冲计数、电压激发转换、数字等多个端口，外围接口有CS I/O、RS-232以及SDM等，采用12VDC外接可充电电池供电。对于低温的环境，用户还可以选择低温型的CR1000-XT数据采集器。

CR1000所具有的高精度性、高适应性、高可靠性等特点，使其成为科研、商业与工业系统应用的理想选择。目前，CR1000数据采集器已在气象观测、农业研究、土壤水分研究、风力观测、道路气象站、工业产品测试、通量观测、涡动协方差系统等众多领域得到了广泛应用

【主要特点】

l 数据存储为表格形式

l PakBus® 操作系统

l 软件支持：LoggerNet3.4/4.0，PC4001.2，或者ShortCut2.2

l 支持 CR1000KD手持式显示器（选配），读数方便

l CSI/O和RS-232串行接口

l 内部温度补偿，实时时钟，超时和温度变化实时校准

l 当CR1000从主电源上分离后，使用内部锂电池支持SRAM存储和时钟以确保数据、程序和精确的时间

l 具有强大的网络通讯功能，

l **扫描速率：100Hz

l 模拟输入：16个单端（或8个差分）通道

l 脉冲通道：2个

l 工作温度：标准为-25℃至+50℃，可扩展-55℃至+85℃

l 内存：标准为4M内存，可扩展至2G，额外数据存储使用CFM100存储模块和一个CF存储卡。

l 13-bit模拟数字转换

l 16-bit H8S Hitachi微型控制器，32-bit内部CPU
