PEM1000植物生理生态监测系统

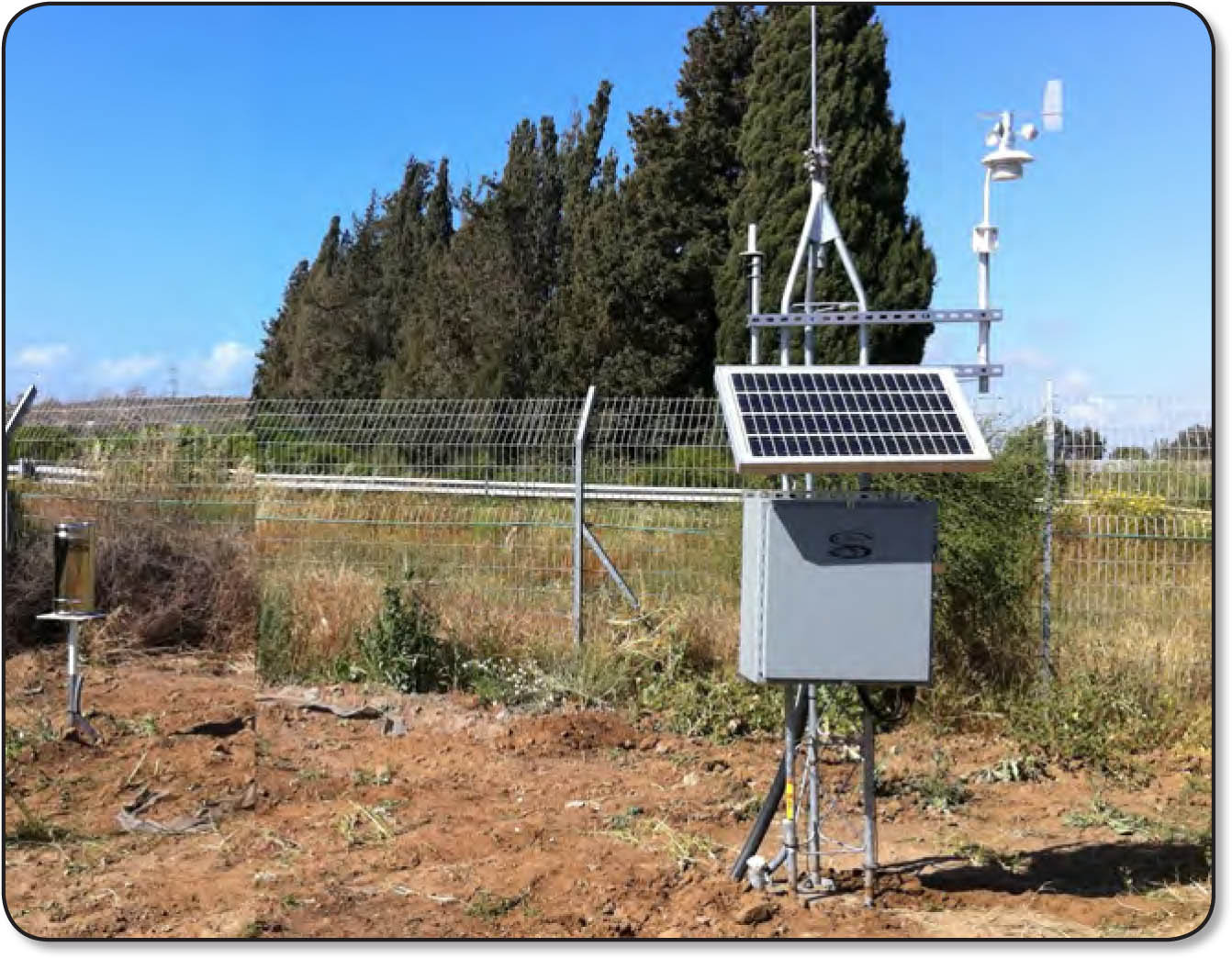

PEM1000植物生理生态监测系统是一款新型的植物生理生态监测系统，分别有监测部分、采集部分、传输部分组成，监测部分包括：各种传感器和供电部分；采购部分包括：数据记录仪、数据存储部分和支架配件部分；传输部分包括：有线传输和无线传输。此系统包括：风向、风速、温度、湿度、气压、雨量、总辐射、光合有效、光照度、净辐射、叶面湿度、叶面温度、茎秆生长变化、果实生长变化、茎流、土壤热通量、土壤温度、土壤湿度、土壤二氧化碳、土壤含氧量和摄像系统等指标，可根据客户的需要酌情添加或减少传感器，可以长期地监测植物的生理变化和影响植物生长变化的监测系统。

MetOne MSO一体化气象站是一款将风速、风向传感器、温度、相对湿度传感器、大气压力传感器集成为一体的多功能气象站。通过该站可同时获取风速、风向、温度、湿度、大气压力等气象参数，可应用于农田、草地、森林等小气候研究。　　MSO多功能气象站拥有RS-232和SDI-12两种输出方式，并可根据需要定制RS-485和RS-422接口。它能够与计算机直接连接.特点：　　◆集成性强，实地安装简便　　◆精度高、稳定性好、性价比高　　◆短期研究和长期监测，都非常适用　　◆防水性好，无须额外的防护设备　　◆携带方便，安装简单　　◆具有完善的防雷击、抗干扰等性能　　◆除标准配置的传感器外，还可选择其他的传感器　　◆支持有线、无线多种数据传输方式

主要技术参数：

风速　　量程：0～60m/s　　分辨率：0.1m/s　　精度：2%　　启动风速：1m/s风向　　量程：0～360°　　分辨率：1°　　精度：±5°　　启动风速：1m/s温度　　量程：-40～＋60℃　　分辨率：0.1℃　　精度：±0.5℃

相对湿度　　量程：0～100%　　分辨率：1%　　精度：±4%大气压力　　量程：500～1100hPa　　分辨率：0.1hPa　　精度：±2hPa供电及输出

输出：1 Hz的测量速率

信号输出：RS-232，RS-485，

执行：8～36伏直流电源，10mA典型@ 12VDC

工作环境

温度：-40～＋60℃

湿度：0～100%

BR-SL雨量传感器用来测量降雨量及降雨强度。采用单翻斗式技术原理，其输出的开关信号，通过电缆直接与数据采集系统连接，适用于自动气象站及雨量站使用。雨量传感器，测量分辨力为0.1mm感量，系引进德国先进生产技术，具有测量精度高，测量数据可靠等特点，是当今世界各国广泛采用的雨量测量装置。

技术参数

测量范围:雨强（0～4）mm/min

分辨力 0.1mm

精度:±0.4mm (≤10mm)；

±4%(＞10mm)

环境温度:0℃～60℃

输出方式:开关信号

脉冲宽度:≥30ms

直径：φ198mm±1mm；

重量:传感器：3.2kg

ML-01总辐射是一款工业级应用产品，具有良好的余弦响应和极小的温度影响（0.15%/℃），响应波段（400-1100nm）和响应时间和光伏组件相同。该产品的设计适用于光伏电站、气象、农业及环境应用领域。其紧凑小巧的结构可以非常方便的集成到各种应用中。

光谱响应：400-1100nm

测量范围:0-2000W/m2

响应时间95%：< 1ms

热辐射偏移(200W/m2)：0 W/m2

温度偏移(5K/hr)：0 W/m2

非稳定性（年变化）：< 2%

非线形误差(在1000W/m2)：<0.2%

温度响应(-10-50℃)：0.15%/℃

倾斜响应(at1000W/m2)：0 %

灵敏度：20～50μV/W/m2

精度:5%

阻抗(Ω)：20-140

视场：180°

工作环境：30℃～+70℃

线缆长度：5m

日本EKO高性价比的ML系列紧凑型传感器，可以用于测量辐照度（W/m2）、照度（勒克斯）或光活化辐射（μmol/m2s）等，在气象/光伏/园艺/农业和工业等领域得到了广泛的使用。所有传感器都配有光学质量等级的玻璃圆顶，***大限度地减少了扩散器的污染并优化了余弦响应。周围的环境温度对传感器的输出信号的影响很小，适合在各种环境下使用，是全天候传感器高品质传感器。传感器主体结构紧凑，很容易集成到任何类型的应用中。

【照度计/Luxmeter: ML-020S】

ML-020S传感器用于测量环境照度情况，传感器具有满足人体光度函数的光谱响应。有两种型号可供选择，其中ML-020S-O适用于高照度的应用（如，户外探测等），ML-020S-I适用于低照度的应用（如，实验室等室内探测）。

【光合有效辐射/Photon sensor: ML-020P】

ML-020P光合有效辐射传感器的响应波长范围为400~700nm，此波段范围为植物生长对应波段。该传感器通常用于研究植物的生长活动、模拟灯光控制以及树冠下方光斑分布等。

净辐射传感器BR-JFS

该表是用来测量太阳辐射与地面辐射的净差值的辐射表，它测量范围是包括紫外、可见、红外在内的全波辐射。该表的感应原件是快速响应的线绕、多圈电镀式热电堆，该热电堆具有反应快、光谱响应宽、线性好、工作稳定等特点，当上下两个涂有光学黑漆的感应面受到不同的光辐射时加热了其各自的热电堆，形成冷热结点，产生温差电势，当太阳辐射大于地面辐射时输出为正，反之为负。为了能透过长波辐射，该表采用新型P.V塑料半球膜作保护罩，标题内采用全密封形式，经防止水汽凝结物生成。

光谱范围：0.28μm-50μm

测量范围：-200～1400W/m2

灵敏度：3～14μV/W/m

分辨率：1W/m2

时间响应（99%）：＜ 60 S

双面灵敏度的允差：＜10%

内阻：约150Ω

重量：1.0Kg

Decagon Devices Inc.制造的叶面湿度传感器（LWS）能够对叶面湿度进行精准的测量，它能够监测到叶面的微量水分或冰晶残留。传感器外形采用仿叶片设计，真实模拟页面特性，因而能够更准确地反应出叶面环境的情况。它通过仿叶片介质的上表面介电常数的变化，来测量水或冰的存在量。与基于电阻测量的传感器不同的是，它不要求着色或使用校准，同时还能提供冰的有效监测。LWS耗电量低，可进行长期不间断监测。其安装简便，既可以悬挂在温室的大棚上，也可以气象站的桅杆上。

主要技术参数

测量时间：10ms

工作温度：-20℃~60℃

电源：2.5VDC（2mA）~5VDC（7mA）

输出：250~1500mV

工作温度：-20℃~60℃

尺寸：11.2cm×5.8cm×0.075cm

重量：140g（含4.5m电缆）

SI-111红外叶面温度传感器

SI-111由一个热电堆和一个热敏电阻组成，热电堆测量表面温度，热敏电阻测量传感器体温。两个温度探头被封装在一个耐用的铝制壳体内，顶部有一个锗制光学窗口。与硅制光学窗口相比，锗制窗口更加便于修正目标黑度，减少大气湿度所产生的影响，使传感器和目标物体之间可以有更远的距离。热电堆和热敏电阻输出均为毫伏信号，我们的数据采集器可以册来那个毫伏电压信号，并应用Stefan-Boltzman方程，修正传感器体温对目标温度产生的影响。

技术指标：

输出：60 μV/℃ 0～2500mV

角度：22度

测量精度（在-10～+65℃）：±0.2℃**精度

±0.1℃平均精度

±0.05℃重复性

测量精度（在-40～+70℃）：±0.5℃**精度

±0.3℃平均精度

±0.1℃重复性

波长范围：8～14μm

响应时间：小于1秒

输入电压：2.5V激励

操作环境：-55～+80℃; 0～100% RH

电缆长度：4.5米

需要通道1个差分+1个单端

尺寸：6cm×2.3cm

重量：190克

DF果实生长变化记录仪是专门用来测量圆形植物体的特殊版本。探头通过一种特殊方法固定在果实，蔬菜上，对测量对象没有压力， 不影响其生长。.

·适用于直径为0~11厘米的果实，蔬菜（可扩大）；·测量对象不承担探头自重；·测量直径变化；·对植物无损伤 ；·对测点压力极小；·可抗拒风，雪，下跌小树枝和小果实的影响，保证稳定测量；·可按植物的大小订购。

缺点：不适合非常柔软的水果和蔬菜，如成熟西红柿。

技术规格：

适用于果实直径：0~11厘米

传感器的测量范围：15毫米

复调测量范围：0~11厘米

精度：±2微米±0.12%（视数据采集器）

分辨率：<0.001微米

线性系数：2%

温度系数：<0.1微米/度

工作环境：空气温度：-30~+40℃，空气湿度：0~100%

电缆长度：标准2米，**可延长100米

HFP01使用简便。欲读出结果仅需一个在MV范围精确工作的电压计。电压需除以其标定常数则可把测得的电压转变为热通量；每个板都有带有专用仪器提供各自的标定常数。HFP01 是防水型探头，符合CE标准。

HFP01技术指标

响应时间（95%）:180S

反应时间:±4分钟类似于土壤)

传感器面积：8cm2

测量范围：-2000～2000W/㎡

灵敏度范围：50～70μV/W/㎡

灵敏度（名义）：60μV/W/㎡

温度依赖性:＜0.1%/℃

导热系数依赖性：7% W/(m·K)

非稳定性：＜1%/year

电阻(额定): 2W

工作环境:-30～+70℃

BR-STH土壤水分温度传感器

土壤水分温度传感器采用晶体振荡器产生高频信号，并传输到平行金属探针上，产生的信号与返回的信号叠加，通过测量信号的振幅来测量土壤水分含量。由于水的介电常数比一般物料的介电常数要大得多，所以当土壤中的水分增加时，其介电常数相应增大，根据土壤介电常数与土壤水分之间的对应关系可测出土壤的水分。

★性能参数

测量参数：土壤体积含水量

水分量程：0～100%RH

分 辨 率：0.1%RH

水分精度：±2%RH（0～50%）；

±3%RH（其它）

温度量程：-50～＋100℃

分 辨 率：0.1℃

温度精度：±0.5℃

响应时间：≤1秒

工作电压：6～24VDC（建议12VDC）

工作电流：不带温度＜50 mA 带温度＜80 mA

输出信号：0-1VDC、0-2.5VDC、4-20mA、标准MODBUS通信协议

密封材料：ABS工程塑料

探针材料：不锈钢

遥测距离：小于200m

土壤氧气传感器

MIJ土壤含氧量传感器基于原电池原理进行测量。 因此MIJ土壤含氧量传感器是一款无源传感器，不需要任何电压输入。传感器自身带有热电偶补偿电路，可自动进行温度补偿。

传感器涂有Teflon保护涂层，并由长效塑料材质加工而成，其野外工作寿命长达五年

技术指标：

测量原理：原电池原理 + 半透膜原理

外形参数：直径 40 mm， 长度 78mm( 接线连接部分长50mm)

输出信号：45～65 mV 对应 20.9 % O2

(用户在安装传感器之前必须在空气中进行输出测试)

精确度：± 0.5 %

重量：220 g (包括 5m 长的线缆)

线缆长度：5m (+ 白线， - 黑线， 屏蔽线)

温度影响：相对湿度 100%时，O2在20.9%时，

传感器在5℃测值为 20.8 % ，40℃测值为19.4 % ；

当相对湿度0%时，O2在20.9%时，传感器测值不会受到温度变化的影响。

工作温度：0～40 ℃环境下使用

维萨拉公司生产的 GMM221二氧化碳测量模件是专门用于如下场合的：温室控制、孵化器(室)、发酵罐、安全报警以及相关系统。由于GMM220具有很多优点，所以在许多特殊场合里实现了 CO2无故障控制。

CARBOCAP®是采用**性质并**的硅技术制造的固态传感器，结构简单。它吸收红外光波，并使用参比测量技术，从而具有极好的时间和温度稳定性。由于传感器不受灰尘、水汽和大多数化学气体的影响，GMM220模件可广泛用于环境恶劣、潮湿的地方。

GMM221的探头可以更换，这不但极大地方便了校验和现场服务，而且很容易地改变量程。此外 GMM220可以有不同的安装方式、供电方式和输出方式。

特点

※ 增强型 CARBOCAP 传感器技术

※ 良好的时间和温度稳定性

※ 可更换的探头

※ 专门用于恶劣场合

技术性能参数

二氧化碳

测量范围：

GMM221: 0-2%，0-3%，0-5%，0-10%，0-20%

精度(＋25℃时工厂标定值)：±(1%的全量程＋1.5%的读数)

重复性：±1%的全量程

输出温度系数(典型值)：0.1%的全量程/℃

压力系数(典型值)：0.1%的全量程/hPa

长期稳定性：±5%的全量程/2年

响应时间(0-63%)：15s

输出信号：0-20mA、4-20mA或0-1V、0-2V、0-2.5V、0-5V

模拟输出信号的分辨率：全量程的0.03%

建议外接负载：电流输出，**200Ohm；电压输出，*小1000欧姆

供电电源：11-20VDC或18-30VDC

串口输出：@5V电平

功耗：<2.5W

预热时间：<5分钟

工作温度：-20-+60℃

工作环境湿度：探头，0-100%RH，无冷凝；电路板，0-85%RH，无冷凝

壳体材料：ABS塑料

壳体防护等级 (探头部分 )：IP65

重量： GMM221探头，** 175克

尺寸： GMP221探头，φ18.5x100mm

电路板：78x48mm，72x74x19mm

选配件

GMP221

25245：探头固定卡件，2个

GM45156：探头安装法兰，0.6米电缆，90 0或180 0连接器，2.0米电缆，90°或 180°连接器

19040GM：串行COM口适配器

FR系列网络摄像机

CR1000数据采集器

CR1000数据采集器是Campbell数据采集器里面性价比**的一款。它提供传感器的测量、时间设置、数据压缩、数据和程序的储存以及控制功能，由一个测量控制模块和一个配线盘组成，具有强大的网络通讯能力。　

主要参数● 采集器程序模拟输入通道数量： 16个● **扫描速率：100Hz● **输入电压：±5000mV● 模拟电压分辨率：0.67μV● A/D位数：13● 突发模式：1.5KHz● 脉冲通道：2个● 模拟输出通道：3个● 激发电压：±5000mV可调● 数字端口：8个I/O口 ● 供电：9.6—16v直流● 数据内存：4M● 工作温度：-25—50℃；-55—85℃（扩展）● 尺寸：21.6×9.9×2.2cm● 重量：1Kg● 同步测量：可接SDM信号
