RVR跑道可视距离测量系统

Metech的RVR（跑道可视距离系统）提供全自动的跑道能见度评估和报告。它的主要组成部件包括一台能见度传感器，背景光检测器和一台中央处理器用于计算测量数据。能见度测量可以选择前散射表或透射表。中央处理计算机收集所测数据计算跑道可视距离、MOR和能见度值，发布RVR信息、报警信息等，并显示到电脑、表格记录仪或电子屏幕上。MTECH RVR系统符合ICAO和WMO的精度要求，可兼容机场天气管理方案，有效可靠地结合天气管理机场运营。

RVR系统包括能见度测量仪5000-200-EMOR（也可选用7000-300前散射光能见度测量仪）、背景光检测仪5000-301-M6和中央处理电脑。5000-200-EMOR能见度测量仪

5000-200-EMOR是专门用于CAT III和CAT-IIIb类跑道的RVR系统中监测能见度，它包括一透射表和一个前散射传感器，可将量程延至80，000m。它测量大气消光系数，即所有散射系数和吸光系数的总和，而通过后者的测量即可测得精确的能见度

对于CAT IIIb跑道，透射表沿跑道成组安装，每组可以是1、2、3或4个，要求精度非常高的消光系数。采用30m的基准线可以有助于量程低值范围的测量更精确。

特点

LED白光闪烁装置

量程宽1-100%

可动态自动校准

带沾污补偿

所选光谱适于人眼安全

通讯方式可采用串行、LAN或WAN

配有前散射

技术指标：

测量范围；30米基准线10～80000米（MOR）

测量精度：符合国际民航组织和世界气象组织的RVR和能见度的指南。

光源选择：高强度白光白光发光二极管

平均无故障时间33000小时

闪光脉冲持续时间：10毫秒

LED的MTBF：> 10e8闪烁，或通常运行6年

接收视场：4度。

光谱响应：中心波长100 nm 555nm，Bandpass +

传感器精度：±1% 95%阅读阅读

前向散射传感器精度：95% -读数的10%

数字转换器24位

自动或手动校准。

窗口污染补偿：自动或手动。

对齐方式：自动或手动微调。

电源：100 / 115 / 230vac 50-60HZ±10%。

功耗：**800W

数据和维护接口：RS232；可选配RS485/以太网

基线长度：30/50/75m（配置）

测量高度：2.5米（ICAO兼容）

桅杆：国际民航组织认证的双铝格桅杆

安装：混凝土基础块螺栓。安装套件提供。

颜色：白色，航空红/白，军用绿色或定制

重量：80公斤（每桅杆）

工作环境：温度：-40～+60℃ 湿度0-100%

抗风等级：60m/s

EMC：IEC/EN 61326

安全等级：IEC/EN 61010

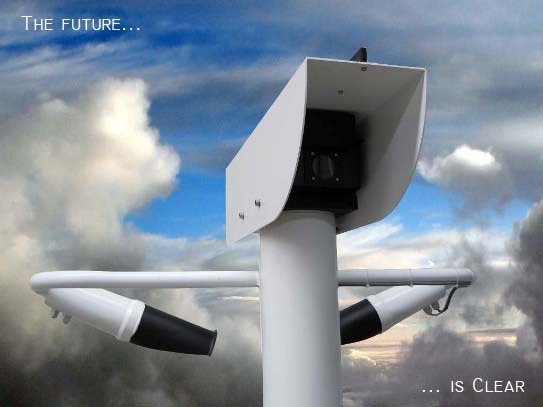

标准：正向散射能见度传感器

选项：组合可见性和当前天气传感器

5000-301-M6 背景光照度传感器

5000-31背景光照度传感器与透射表或前散射表一起组成RVR跑道可视距离测量系统。光电总成部件安装在耐气候罩内，前端有玻璃窗口和保护罩。 传感器采用可靠性高的硅光电二级管，对7组与不同高度光有线性响应，并有一适光校正过滤器进行补偿，以保护读数符合CIE规定达光响应在3%以内，集中于555Nm的规定。光电总成部件由温度控制，采用对数计算，确保采用模拟转化数字信号时，整个量程的测量精度。

技术指标：

光谱响应：一致性在3%以内的CIE明视反应。

量程：0~50，000CD/SQR米

视角:5°

精度：10%

观察角度范围12.5度

连接方式：RS-232 / 422或RS-485

安装：用可调角度的支架安装到侧杆上

平均无故障工作：23000 h

模拟输出：V=LOG(BL/3) [ LOG BASE 10] 3nit=0.0V 50，000 nit=4.22V.

数字格式输出：BL:xxxxx[cr] 2400 Baud， 8 data bits no parity 1 stop bit.

电源：M6-1:低功耗窗口加热器(10～18VDC， AT 500 mA )

M6-2:高功耗窗口加热器(10～18VDC， 2 amps max )

校正：CIE适光
