SWS-1000X型旋转式太阳光功率评估系统

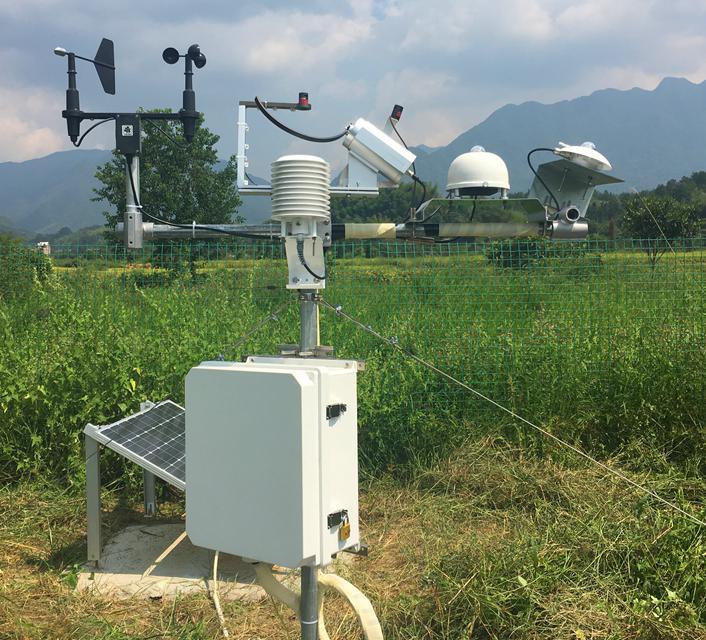

SWS-1000X型旋转式太阳光功率评估系统的图片
参考报价:
面议
品牌:
关注度:
249
样本:
暂无
型号:
产地:
美国
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:北京博伦经纬科技发展有限公司
认 证:工商信息已核实
访问量:216239
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

SWS-1000X型旋转式太阳光功率评估系统

SWS-1000X型旋转式太阳光功率评估系统是我公司专为太阳能领域设计开发的,可以精确测量水平总辐射、直接辐射、散射辐射、风向、风速、温湿压、雨量和倾斜总辐射等监测数据,主要应用于太阳能资源评估、太阳能发电、光伏、光热、太阳辐射监测和大气能量平衡研究等。广泛应用于气象监测、太阳能资源监测、太阳能发电系统的太阳能预报,太阳能发电站的优化设计,太阳能发电系统的性能提高。通过与美国国家可再生能源实验室(NREL)、**亚哥国家实验室、俄勒冈州立大学太阳能实验室等机构的长期合作,SWS1000X系统设计精良、准确性高、机械的可靠性历经多年测试,数据的可靠性得到广泛认可,NREL提供长期数据对比报告。

系统说明

太阳光到达地球表面的辐射由两部分组成:直射光和由于大气中的云和颗粒物造成的散射光。在SWS1000X系统没有出现之前,测量太阳辐射的成本是非常高的。

系统中配备的美国Irradiance Inc。的RSR旋转遮光辐射计利用简单可靠、响应迅速的光电二极管来测量出总辐射GHI,采用旋转遮挡环的迅速遮挡测量散射辐射DIFF,并通过下面的公式计算出直接辐射DNI。

GHI = DIFF + DNI cos (z)

z: 太阳所在位置的太阳天顶角

SWS1000X旋转遮光式太阳能监测系统主要由旋转遮光辐射计、数据采集模块、气象要素测量传感器、通讯模块、供电模块等五大部分组成。根据实际使用要求,用户可以灵活配备。

SWS1000X系统的数据采集模块以经久耐用、品质可靠的美国CSI的CR1000数据采集器为核心,能够控制遮挡环的运动,对各种传感器的信号进行集中采集与处理,并对整个系统的运行状态进行监控,把测量的*终数据通过不同通讯方式发送给远端的用户计算机上。

在美国Irradiance Inc.许可下,CR1000运行基于CSI 的CRbasic代码编写的RSR控制、测量总辐射、散射、直接辐射、温度、气压等要素的程序。该程序的版权属于Irradiance Inc.。

气象要素测量可根据使用需求配置风速风向、温湿度、大气压力、降雨量、云量等。

供电模块可为系统提供太阳能、直流、交流等多种供电方式。

系统特点:

本设计为美国**

传感器可选,配置灵活,满足多样化需求

安装简便,维护方便

采用可靠耐用的CR1000数据采集器进行测量与控制

运用NASA的高精度太阳位置算法,太阳高度角角度精度直达0.01度,从而保证可靠的直辐射和散射辐射

利用数据采集器具有的高速扫描技术,连续测量遮挡环遮挡瞬间太阳辐射的数值,判断和确定*小值为散射辐射的方法,既保证旋转的连续性又保证数据的科学性

各种数据传输方式可选

系统配置图:

系统组成

1RSR旋转辐射计

2) LI-200X 水平日射强度计

3) LI-200X斜面日射强度计

4) 14564/14574风速风向传感器

58095温湿压度传感器

6TE525MM雨量计(可选)

7CR1000数据采集器(可选低温型)

8GPRS/3G/4G无线传输模块

9)固定支架(10米气象观测塔或2米不锈钢支架)

10)太阳能供电系统、太阳能板、充电控制器及蓄电池

11) 围栏和数采保护箱等防窃设施(可选)

? 注:以上传感器均可根据测量要素进行选配和选型

传感器:

LI200X硅晶体短波辐射传感器采用硅光电子原理来测量光谱范围在400~1100nm的太阳和天空向下的辐射,可广泛应用于太阳观测、农业、气象和水文研究等领域。LI200X不可以在植物冠层以下或者人工光源环境下使用。

参数

光谱范围:4001100nm

精度:**误差<±5%,通常为±3%

余弦修正:≤80°

灵敏度:0.2kW/m2/mV

温度依赖性:<0.15%/℃

线性:在3000W/m2时,**偏差能达到为1%

分流电阻:在40.290.2Ω可调节

响应时间:10μs

工作环境:-4065℃,0100% RH

风向传感器 14564是德国 lambrecht 公司生产的一款低成本型风向传感器,紧凑型设计,灵活安装,可以长期稳定的测量数据,广泛应用于气象、辐射、新能源、农业和科研领域。

范围:0-360°

分辨率:3°

准确度:±5°

启动风速:0.7m/s

**抗风速度:60m/s

供电:6-28V DC

信号输出:0-5 V

功耗:15mA@12 V; 18mA@28 V

工作温度:-40+70

工作湿度:0-100% RH(无冷凝)

风速传感器 14574是德国 lambrecht 公司生产的一款低成本型风速传感器,紧凑型设计,灵活安装,可以长期稳定的测量数据,广泛应用于气象、辐射、新能源、农业和科研领域。

范围:0.7-50m/s

分辨率:0.26 m/s

准确度:±2 % FS

启动风速:0.7m/s

**抗风速度:60m/s

供电:4.7-28V DC

信号输出:0192HZ(脉冲)

功耗:4mA@5V; **8mA

工作温度:-40+70

工作湿度:0-100% RH(无冷凝)

温湿压传感器THP-8095

温湿压传感器THP-8095是德国lambrecht公司专为气象领域推出的高精度传感器,可测量环境温度,相对湿度和大气压力,广泛应用于气象、光伏、光热、科研等领域。

技术指标:

环境温度量程:-40+70

分辨率:0.1

精度:±0.3℃(20℃时);±0.4℃(10℃~40℃); ±0.8℃(-40℃~70℃)

相对湿度:0100% RH

分辨率:0.1%RH

精度:±3% (1090%rh) ±4% (0100%rh)

温度依赖性:好于±2%2060℃时)

长期稳定性:好于±1%rh/year

气压范围:500 1100hpa

分辨率:0.1hpa

精度:±0.5hpa @20

±1.0hpa @-1060

±2.0hpa @-30+70

供电:4.8-33V DC

功耗:4mA@24VDC6mA@12VDC11mA@4.8VDC

输出:RS422

防护等级:IP65

重量和尺寸:80 g ? H 140 mm x ? 20 mm

TE525MM系列翻斗式雨量桶可测量0.1mm的降水增量。雨量桶通过翻斗来测量降雨量,降雨通过漏斗进入机械式翻斗,当翻斗充满到标定线时自动倾斜倒掉雨水,从而通过翻斗的反转次数来测量降雨量。该产品可与CSI出品的数据采集器连接。用户可以根据实际需要来定制线缆长度。

参数

温度范围:0~50

精度:±1%(≤10mm/hr);

±3%10~20mm/hr);

±5%20~30mm/hr

每斗雨量:0.1mm

尺寸:外径24.5cm,高29.21cm

材质:铝

重量:1.1kg

CR1000数据采集器是Campbell数据采集器里面性价比**的一款。它提供传感器的测量、时间设置、数据压缩、数据和程序的储存以及控制功能,由一个测量控制模块和一个配线盘组成,具有强大的网络通讯能力。

参数

**扫描速率:100Hz

模拟输入:16个单端通道(8个差分)

脉冲通道:2

工作温度: -25~50℃(标准),-55~85℃(扩展)

内存:标准为4M内存,可扩展至16G

供电电压:9~16VDC

A/D转换:13bit

微型控制器:16-bit H8S Hitachi32-bit内部CPU
